- 產品簡介

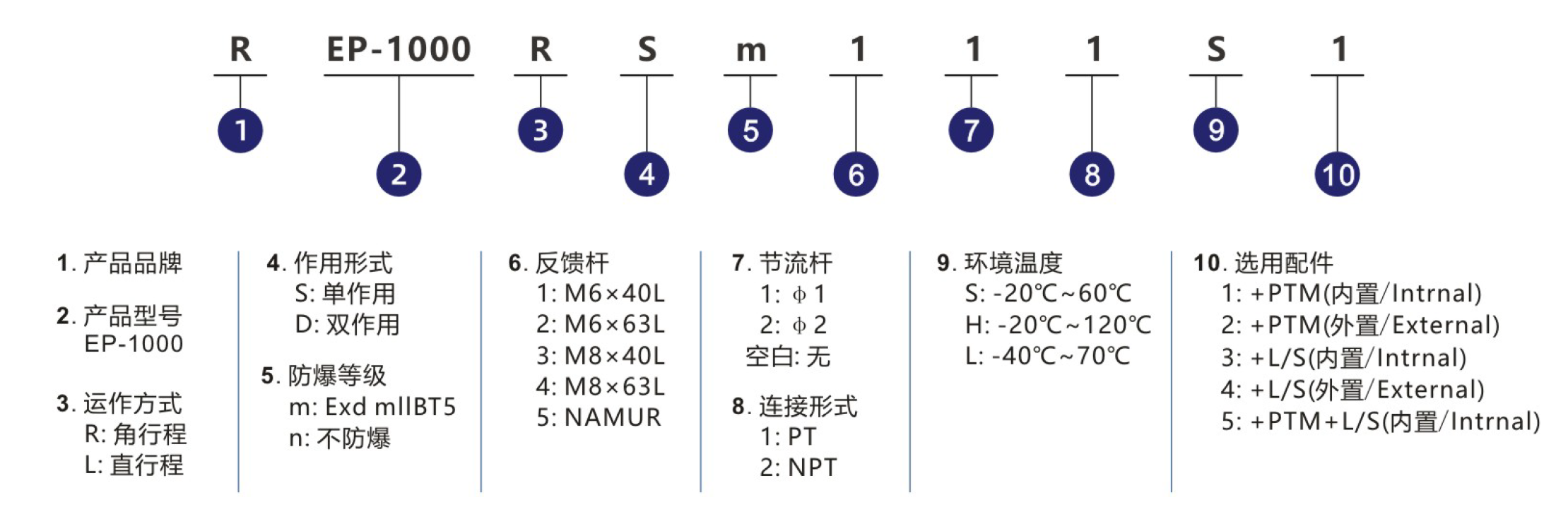

- 訂購碼
- 技術參數
設計特點
○ 電氣閥門定位器REP-1000R是一種從控制器或控制系統中接收4~20mA直流電流信號，
并向角行程氣動執行機構輸送不同壓力空氣來控制閥門位置的裝置。
○ 在5~200Hz范圍內無共振現象;
○ 正向和反向，單作用和雙作用之間可方便轉換:
○ 對于小型執行機構可通過縮小節流孔來防止振動。
| 項目/形式 | 單作用 | 雙作用 |
| 輸入信號 | 4-20mA DC | |
| 阻抗 | 250±15 Ohm | |
| 輸入壓力 | 1.4-7kgf/cm2(20-100psi) | |
| 行程范圍 | 0~90℃ | |
| 氣源接口 | PT(NPT)1/4" | |
| 壓力表接口 | PT(NPT)1/8" | |
| 電源接口 | PF1/2"(G1/2") | |
| 防爆等級 | ExiaIIC T6 Ga, ExdIIB T6 | |
| 防護等級 | IP66 | |
| 環境溫度 | 工作溫度:-20℃~70℃ | |
| 防爆溫度:-20℃~60℃ | ||
| 直線性 | ±1%F.S | ±2%F.S |
| 滯后度 | ±1%F.S | |
| 靈敏度 | ±0.2%F.S | +0.5%F.S |
| 重復性 | ±0.5%F.S | |
| 空氣消耗量 | 3LPM(Sup=1.4kgf/cm2，20psi) | |
| 流量 | 80LPM(Sup=1.4kgf/cm2， 20psi) | |
| 材質 | 壓鑄鋁 | |
| 重量 | 2.8kg(6.2lb) | |
