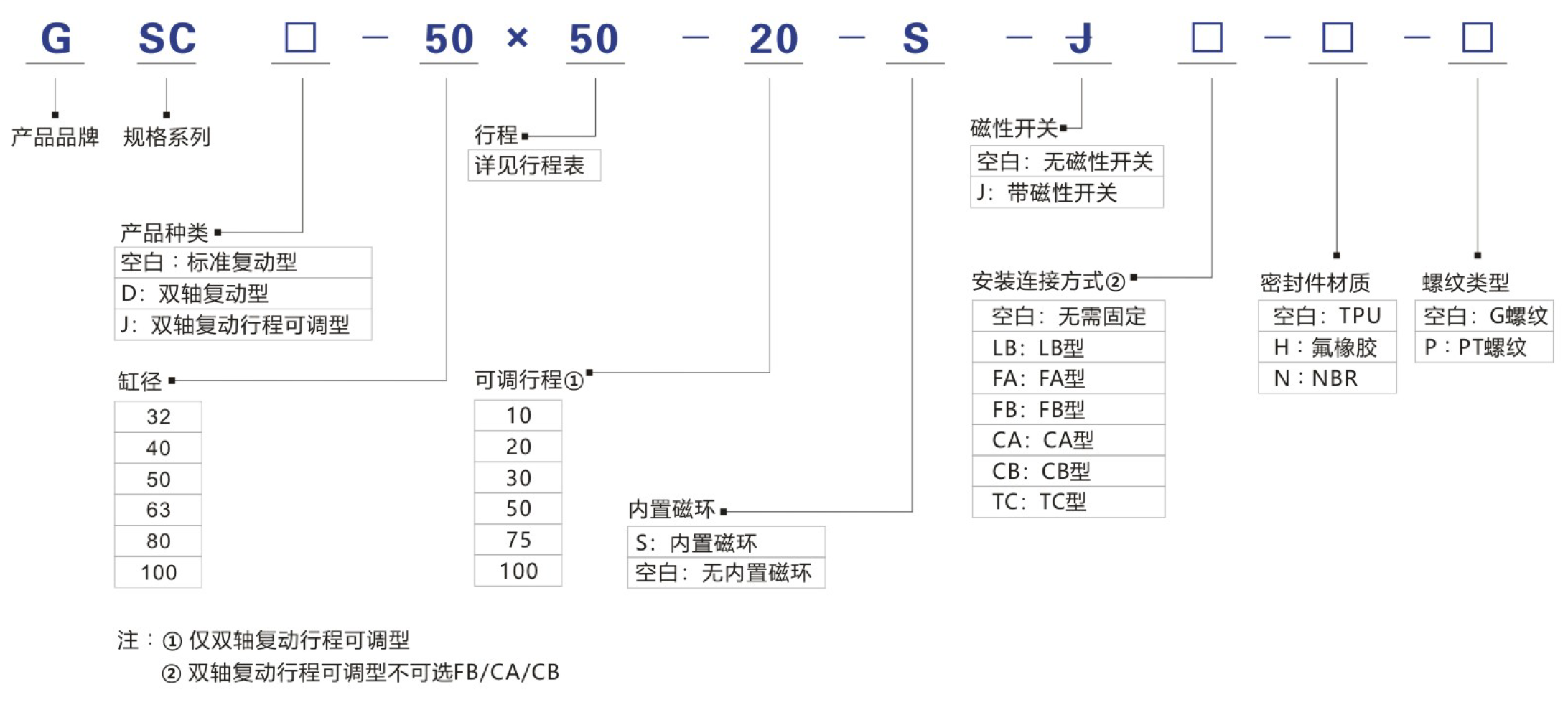

- 訂購碼

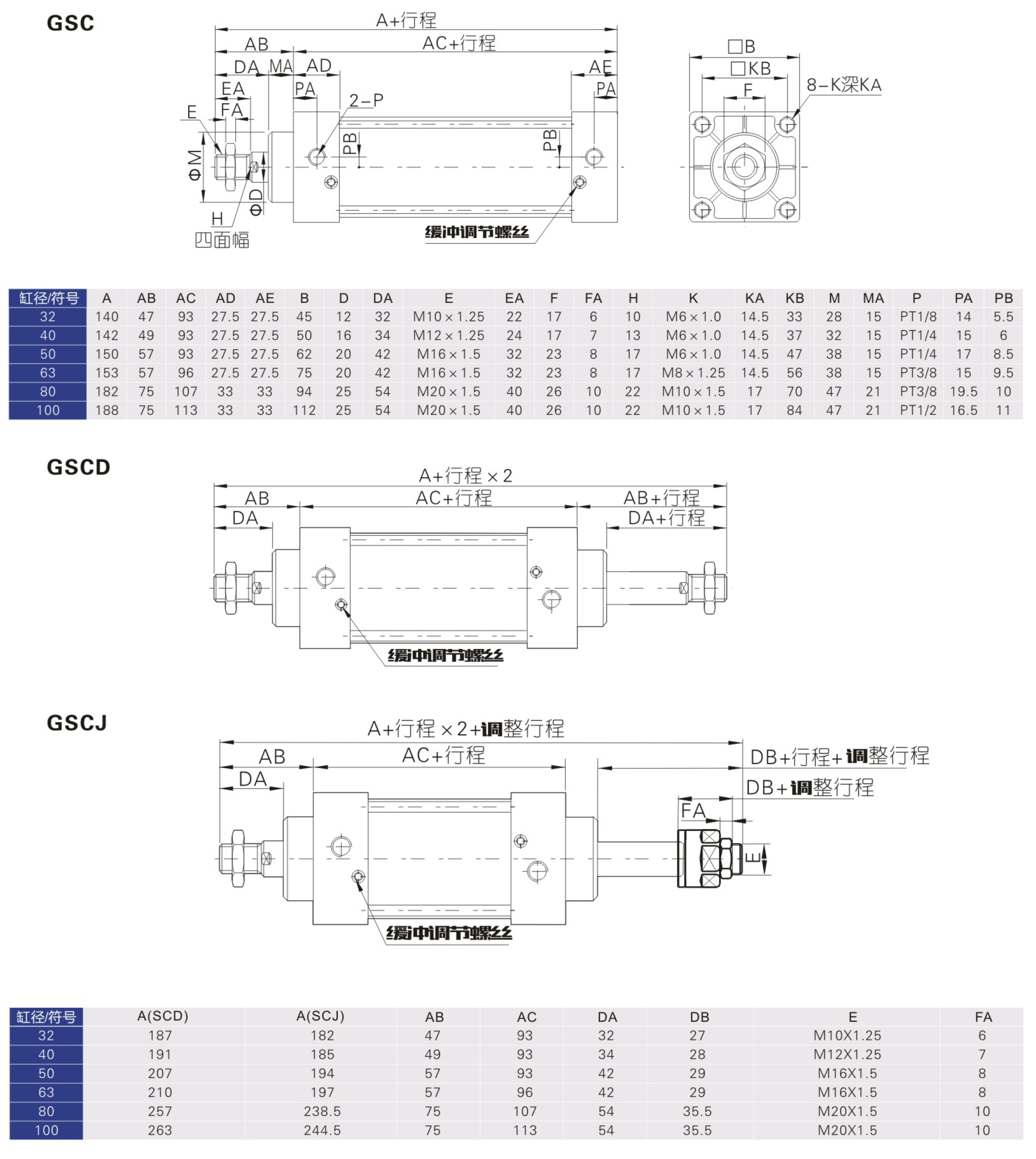

- 外形尺寸

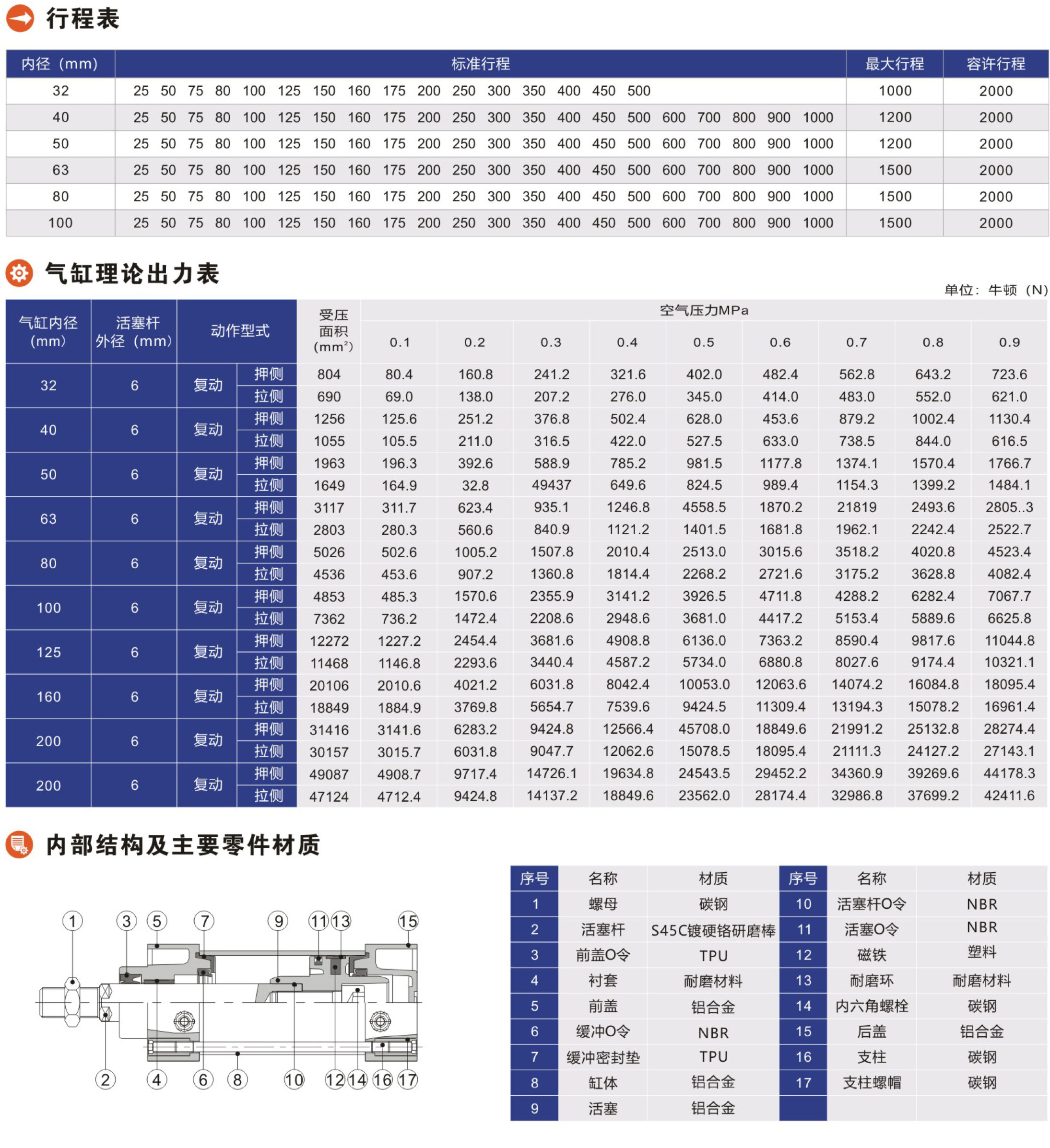

- 技術參數
- 其它說明
產品特性
1. 本企業標準氣缸；
2. 活塞采用異型雙向密封結構，尺寸緊湊，有儲油功能；
3. 圓缸筒拉桿式；
4. 與IS015552標準氣缸相比，同缸徑SC系列氣缸長度更短；
5. 兩端具有可調節終端位置緩沖;；
6. 多種規格氣缸及氣缸安裝附件可供客戶選擇使用；
7. 選擇耐高溫材料，可保證氣缸在150°C條件下正常工作。
符號
| 內徑 | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | |
| 動作型式 | 復動型 | ||||||
| 工作介質 | 空氣（經40μm以上濾網過濾） | ||||||
| 固定型式 | GSI | 基本型、FA型、FB型、CA型、CB型、LB型、TC型、TCM1型 | |||||
| GSID GSIJ | 基本型、FA型、LB型、TC型、TCM1型 | ||||||
| 使用壓力范圍 | 1.5MPa（22~145psi）（1.5~10.0bar） | ||||||
| 保證耐壓力 | 1.5MPa（215psi）（15bar） | ||||||
| 使用溫度范圍 | -20-70°C | ||||||
| 使用速度范圍 | 30-800mm/s | ||||||
| 使用公差范圍 | 0~250+1.00? ?251~1000+1.50? ?1001~1500+2.00 | ||||||
| 緩沖型式 | 緩沖行程 | ||||||
| 緩沖行程 | 21mm | 28mm | 29mm | ||||
| 接管口徑 | 1/8" | 1/4" | 3/8" | 1/2" | |||
