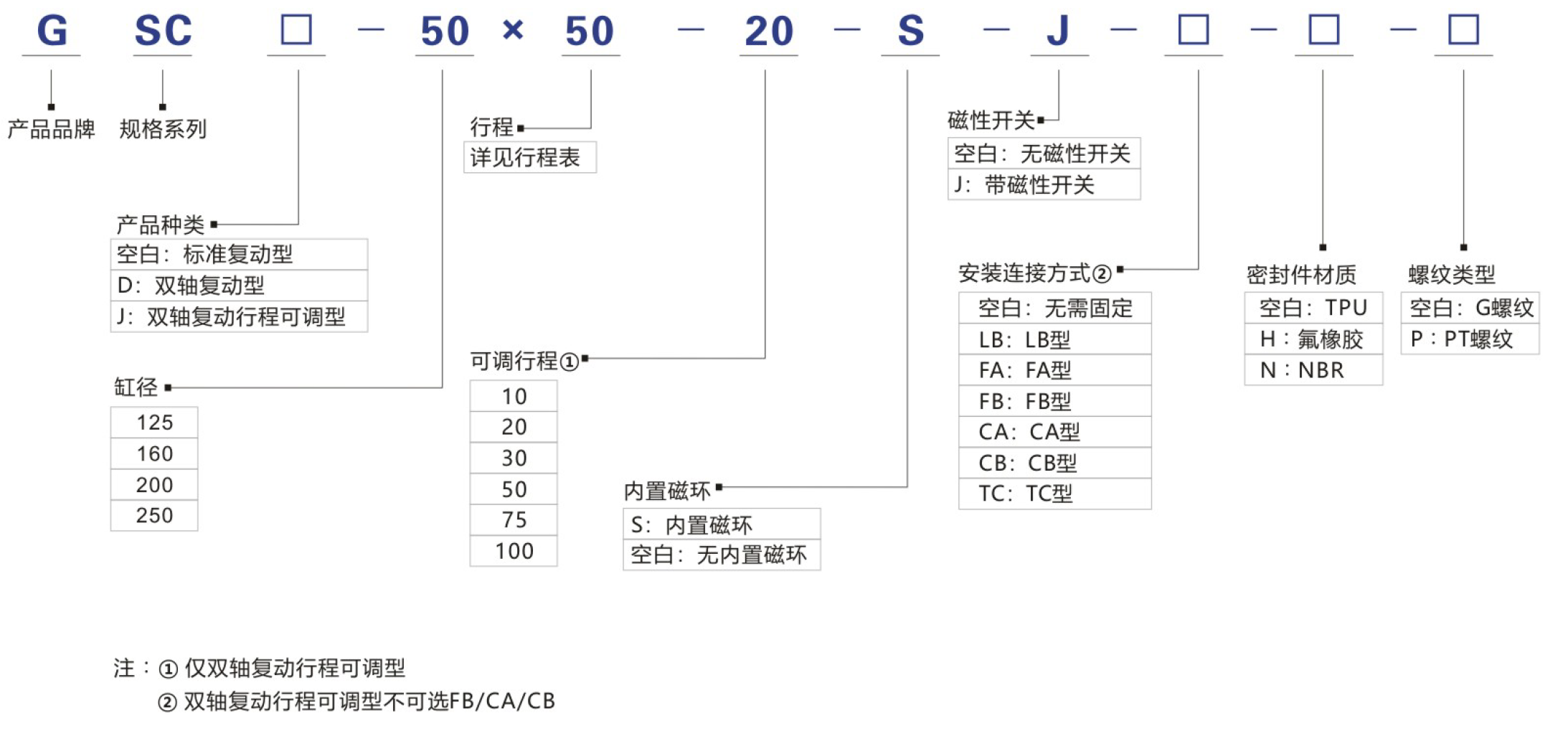

- 訂購碼

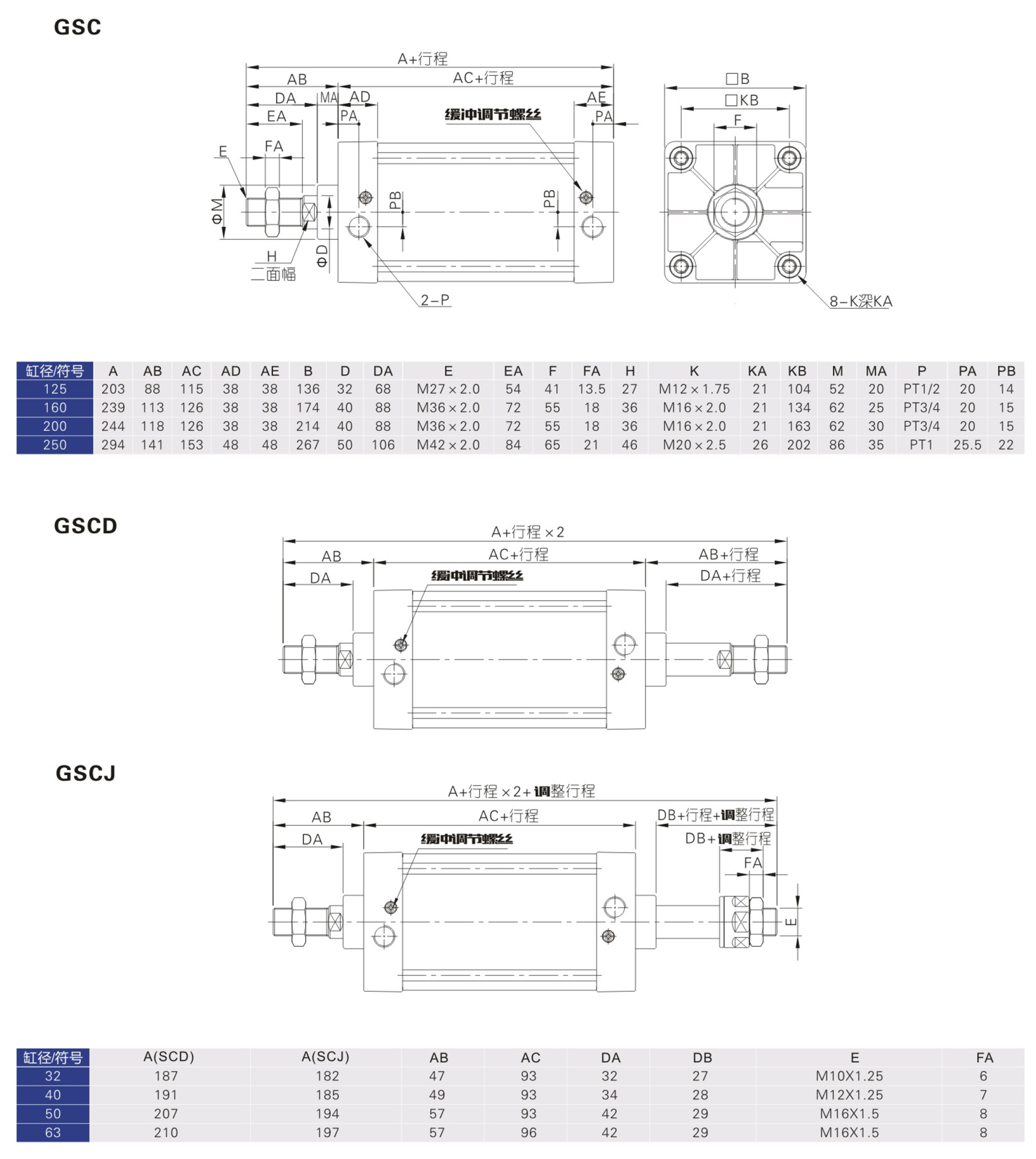

- 外形尺寸
- 技術參數
- 其它說明
產品特性
1. ISO6430標準氣缸；
2. 活塞采用異型雙向密封結構，尺寸緊湊，有儲油功能；
3. 為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好；
4. 與ISO15552標準氣缸相比，用缸徑SC系列氣缸長度?。?/p>
5. 氣缸緩沖調節平穩；
6. 可選配感應磁石，安裝傳感器方便靈活；
7.?多種規格的氣缸及氣缸安裝附件可供客戶選擇使用；
8. 選擇耐高溫材料，可保證氣缸在150°C條件下正常工作。
符號
| 內徑 | 125mm | 160mm | 200mm | 250mm | |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣（經40μm以上濾網過濾） | ||||
| 固定型式 | GSI | 基本型、FA型、FB型、CA型、CB型、LB型、TC型、TCM1型 | |||
| GSID GSIJ | 基本型、FA型、LB型、TC型、TCM1型 | ||||
| 使用壓力范圍 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | ||||
| 保證耐壓力 | 1.5MPa（215psi）（15bar） | ||||
| 使用溫度范圍 | -20-70°C | ||||
| 使用速度范圍 | 30-800mm/s | ||||
| 使用公差范圍 | 0~250+1.00? ?251~1000+1.50? ?1001~1500+2.00 | ||||
| 緩沖型式 | 緩沖行程 | ||||
| 緩沖行程 | 28mm | 29mm | 33mm | 40mm | |
| 接管口徑 | PT1/2 | PT3/4 | PT1 | ||
